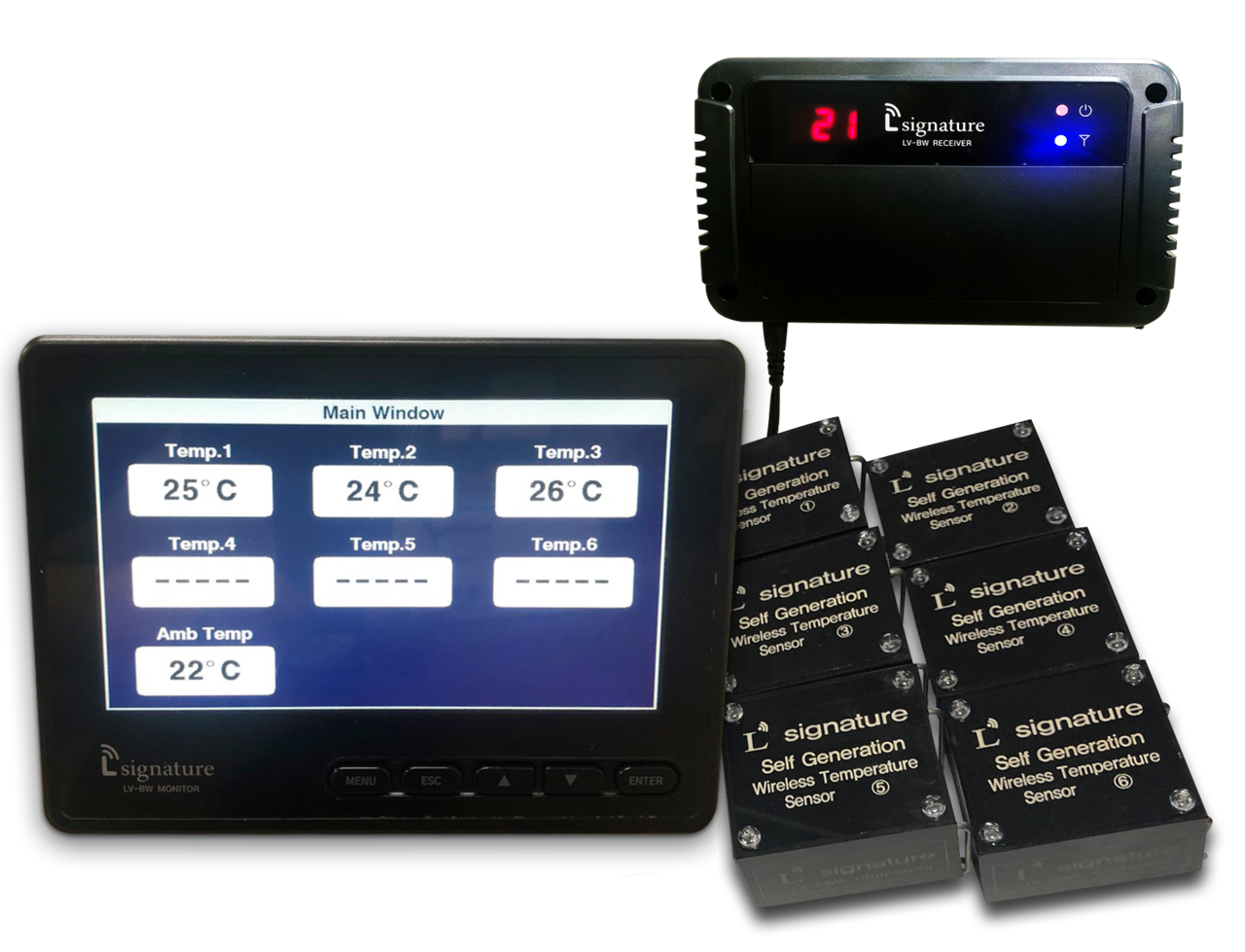

Self Generation Wireless Temperature Sensor

무선온도감시시스템

무선온도 감시시스템



ㅣ 전력설비 온도관리 실태
수배전반
  • 열화상카메라를 이용해 부스바 및 케이블온도측정
  • 배전반 뒷면 등 카메라 사각지대 존재
  • 도어개방에 따른 감전사고 위험
  • 실시간 온도감시 불가
  • 주기적인 온도데이터 누적 불가
  • 배전반 내부온도 측정불가
특고압변압기
  • 열화상카메라를 이용해 부스바, 케이블, 고압탭단자온도측정
  • 실시간 온도감시 불가
  • 주기적인 온도데이터 누적 불가
  • 변압기판넬 내부온도 측정불가
부스덕트 / 지하공동구
  • 열화상카메라를 이용해 주기적으로 현장온도측정
  • 실시간 온도감시 불가
  • 주기적인 온도데이터 누적 불가
  • 관리자와 열화상카메라가 접근이 불가한 사각지대 존재

‘에너지 하베스팅’이란?

에너지하베스팅(energy harvesting)은 태양광, 진동, 열, 풍력, 자기장 등과 같이 자연상태에서 버려지던 에너지원으로 부터 발생하는 에너지를 수확하여 사용가능한 전기 에너지로 전환시키는 기술을 말한다.

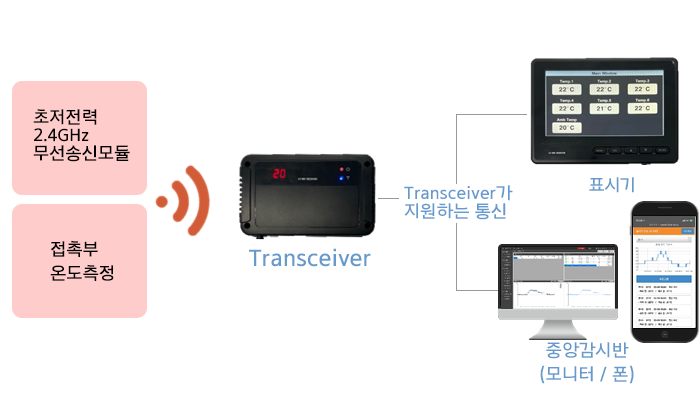

시스템 구성

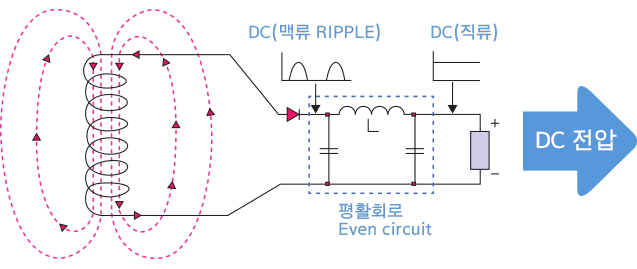

  • 자기에너지 하베스팅  : 고집적 유도코일을 이용한 부스바 주위의 유도자기장을 수집하여 에너지 생성
  • 미세전력 제어부  : 하베스팅으로 생성된 불안정한 미세 에너지를 안정성 높은 전력으로 변환해 주는 제어부
  • 무선온도 송수신 : 각 측정 요소별 부스바의 온도 값을 무선으로 송신하여 디지털 온도지시계에 온도 값 표시 및 기록
자기에너지하베스팅
미세전력제어부
부스바
.
케이블

온도센서

초저전력 무선온도 송수신


시스템 특장점
01

‘자기 에너지 하 베스팅’으로
별도 전원없이 반영구적 사용
02

‘2.4GHz 무선통신’을 적용한
무배선 시공으로 절연 안전성 확보
03

‘접촉식 반도체타입 온도센서’로
신뢰성 높은 온도측정
04
